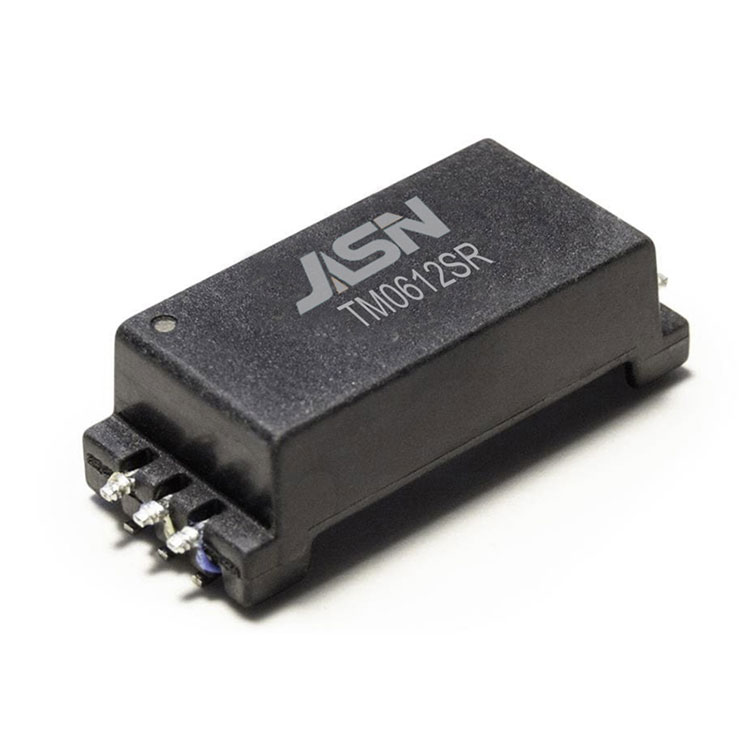

ສັນຍານ BMS Transformer

OCL:

150uH ~ 450uH. @100KHz/0.1V (-40C ຫາ +125C)

Hi-Pot:

8000VDC 1mA 2Sec

ອັດ​ຕາ​ສ່ວນ​ການ​ຫັນ​:

1:1±2%

Inductance ຮົ່ວ::

0.5uH ສູງສຸດ @100KHz/0.1V

DCR:

ສູງສຸດ 0.45 ohm @Transformer ຂ້າງ

0.80ohm Max.@CM choke side

ການສູນເສຍການແຊກ:

-1.2dB ສູງສຸດ 4MHz

ການສູນເສຍກັບຄືນ:

-6dB ຕ່ຳສຸດ @4MHz (Z out= 100Ω)

CMRR:

-50dB ພິມ @1- 100MHz

ການອອກແບບການກໍ່ສ້າງ:

ການເສີມ insulation ຕໍ່ IEC62477-1,IEC60664- 1.IEC62368-1;

ແຮງດັນທີ່ເຮັດວຽກສູງເຖິງ 1500VDC; ໄລຍະຫ່າງເລິກ> 15mm, ໄລຍະຫ່າງ> 14mm.

ລະດັບມົນລະພິດⅡ, ກຸ່ມວັດສະດຸ CTI Ⅰ;ປະເພດ overvoltage Ⅲ, ສູງເຖິງ 2km ເຫນືອລະດັບນ້ໍາທະເລ.UL ​​ລໍຖ້າ.
