Toroidal Inductor ແມ່ນຫຍັງແລະເປັນຫຍັງມັນຈຶ່ງສໍາຄັນໃນເຄື່ອງເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ?

Toroidal inductorsແມ່ນຫນຶ່ງໃນອົງປະກອບຕົວຕັ້ງຕົວຕີທີ່ມີປະສິດທິພາບແລະຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ. ການອອກແບບແກນເປັນຮູບວົງແຫວນທີ່ເປັນເອກະລັກຂອງເຂົາເຈົ້າສະຫນອງການບັນຈຸແມ່ເຫຼັກທີ່ດີກວ່າ, ຫຼຸດຜ່ອນການແຊກແຊງແມ່ເຫຼັກໄຟຟ້າ, ແລະປະສິດທິພາບພະລັງງານສູງເມື່ອທຽບກັບ inductors ແບບດັ້ງເດີມ. ບົດຄວາມນີ້ສໍາຫຼວດສິ່ງທີ່ inductor toroidal ແມ່ນຫຍັງ, ມັນເຮັດວຽກແນວໃດ, ເປັນຫຍັງມັນເປັນສິ່ງຈໍາເປັນໃນອຸປະກອນໄຟຟ້າ, ແລະວິທີການເລືອກປະເພດທີ່ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນ. ມັນຍັງຊີ້ໃຫ້ເຫັນສິ່ງທ້າທາຍທົ່ວໄປ, ຄໍາຮ້ອງສະຫມັກໃນໂລກທີ່ແທ້ຈິງ, ແລະການພິຈາລະນາການອອກແບບພາກປະຕິບັດເພື່ອຊ່ວຍໃຫ້ວິສະວະກອນ, ຜູ້ຊື້, ແລະຜູ້ພັດທະນາຜະລິດຕະພັນເຮັດການຕັດສິນໃຈຢ່າງມີຂໍ້ມູນ.

ສາລະບານ

• 1. ຄວາມເຂົ້າໃຈພື້ນຖານ Toroidal Inductor
• 2. How a Toroidal Inductor ເຮັດວຽກ
• 3. ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຫຼາຍກວ່າ Inductors ທໍາມະດາ
• 4. ວັດສະດຸຫຼັກແລະຜົນກະທົບຂອງມັນ
• 5. ຄໍາຮ້ອງສະຫມັກໃນໂລກທີ່ແທ້ຈິງ
• 6. ວິທີການເລືອກ Inductor Toroidal ທີ່ຖືກຕ້ອງ
• 7. ບັນຫາທົ່ວໄປແລະການແກ້ໄຂບັນຫາ
• 8. Toroidal ທຽບກັບ Inductor ປະເພດອື່ນໆ
• 9. ການພິຈາລະນາການອອກແບບສໍາລັບວິສະວະກອນ
• 10. ແນວໂນ້ມໃນອະນາຄົດຂອງເຕັກໂນໂລຊີ inductor
• 11. ຄໍາຖາມທີ່ພົບເລື້ອຍ
• 12. ສະຫຼຸບ
• 13. ຂໍ້ມູນຜູ້ຜະລິດ & ຕິດຕໍ່

1. ຄວາມເຂົ້າໃຈພື້ນຖານ Toroidal Inductor

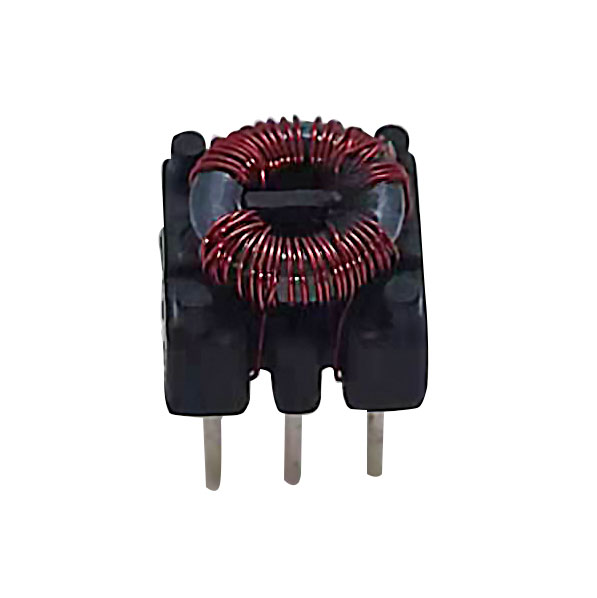

ເຄື່ອງ inductor toroidal ແມ່ນປະເພດຂອງ inductor ຮູບຮ່າງຄ້າຍຄື donut ຫຼືວົງ (toroid). ມັນປະກອບດ້ວຍແກນແມ່ເຫຼັກເປັນວົງທີ່ຫໍ່ດ້ວຍສາຍທອງແດງ. ໃນເວລາທີ່ກະແສໄຟຟ້າໄຫຼຜ່ານສາຍ, ພາກສະຫນາມແມ່ເຫຼັກຖືກສ້າງຂື້ນພາຍໃນແກນ, ເກັບຮັກສາພະລັງງານໃນຮູບແບບຂອງແມ່ເຫຼັກ.

ບໍ່ເຫມືອນກັບ inductors solenoid ແບບດັ້ງເດີມ, ພາກສະຫນາມແມ່ເຫຼັກໃນການອອກແບບ toroidal ແມ່ນຈໍາກັດສ່ວນໃຫຍ່ພາຍໃນຫຼັກ. ຄຸນສົມບັດທີ່ເປັນເອກະລັກນີ້ຊ່ວຍຫຼຸດຜ່ອນການສູນເສຍພະລັງງານແລະການລົບກວນແມ່ເຫຼັກໄຟຟ້າ (EMI), ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບວົງຈອນເອເລັກໂຕຣນິກທີ່ມີປະສິດທິພາບສູງ.

ໃນຄໍາສັບທີ່ງ່າຍດາຍ, inductor toroidal ຖືກອອກແບບມາເພື່ອ:

• ເກັບຮັກສາພະລັງງານຢູ່ໃນສະຫນາມແມ່ເຫຼັກ
• ກັ່ນຕອງສິ່ງລົບກວນໄຟຟ້າ
• ສະຖຽນລະພາບການໄຫຼວຽນຂອງວົງຈອນ

2. How a Toroidal Inductor ເຮັດວຽກ

ຫຼັກການການເຮັດວຽກຂອງ inductor toroidal ແມ່ນອີງໃສ່ induction ແມ່ເຫຼັກໄຟຟ້າ. ເມື່ອກະແສໄຟຟ້າສະຫຼັບ (AC) ໄຫຼຜ່ານທໍ່, ມັນຈະສ້າງສະຫນາມແມ່ເຫຼັກທີ່ປ່ຽນແປງຢູ່ໃນແກນ toroidal. ພາກສະຫນາມການປ່ຽນແປງນີ້ເຮັດໃຫ້ເກີດແຮງດັນກົງກັນຂ້າມ, ເອີ້ນວ່າ inductance.

ຮູບຮ່າງຂອງວົງປິດຂອງຫຼັກຮັບປະກັນວ່າສ່ວນໃຫຍ່ຂອງ flux ແມ່ເຫຼັກຍັງຄົງຢູ່ໃນວັດສະດຸ, ຫຼຸດຜ່ອນການຮົ່ວໄຫຼແລະປັບປຸງປະສິດທິພາບ.

ຂັ້ນ​ຕອນ​ການ​ເຮັດ​ວຽກ​ທີ່​ສໍາ​ຄັນ​ປະ​ກອບ​ມີ​:

1. ປະຈຸບັນໄຫຼຜ່ານ winding ໄດ້
2. ສະຫນາມແມ່ເຫຼັກປະກອບຢູ່ໃນ toroid
3. ພະລັງງານຖືກເກັບໄວ້ໃນ flux ແມ່ເຫຼັກ
4. ການຕໍ່ຕ້ານການປ່ຽນແປງໃນປະຈຸບັນເຮັດໃຫ້ພຶດຕິກໍາຂອງວົງຈອນມີສະຖຽນລະພາບ

ການເກັບຮັກສາແລະການປ່ອຍພະລັງງານທີ່ມີການຄວບຄຸມນີ້ແມ່ນສິ່ງທີ່ເຮັດໃຫ້ inductors toroidal ມີຄວາມຈໍາເປັນໃນລະບົບການຄວບຄຸມພະລັງງານ.

3. ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຫຼາຍກວ່າ Inductors ທໍາມະດາ

inductors Toroidal ແມ່ນເປັນທີ່ນິຍົມໃນອຸດສາຫະກໍາຈໍານວນຫຼາຍເນື່ອງຈາກຄຸນສົມບັດໄຟຟ້າແລະທາງດ້ານຮ່າງກາຍທີ່ດີກວ່າຂອງເຂົາເຈົ້າ. ຂ້າງລຸ່ມນີ້ແມ່ນຂໍ້ໄດ້ປຽບຕົ້ນຕໍ:

• ປະສິດທິພາບສູງ:ຫຼຸດຜ່ອນການສູນເສຍພະລັງງານເນື່ອງຈາກການຮົ່ວໄຫຼຂອງ flux ຫນ້ອຍທີ່ສຸດ.
• ການລົບກວນແມ່ເຫຼັກໄຟຟ້າຕໍ່າ:ສະໜາມແມ່ເຫຼັກແມ່ນບັນຈຸຢູ່ພາຍໃນຫຼັກ.
• ການອອກແບບກະທັດຮັດ:inductance ສູງຂຶ້ນໃນຂະຫນາດທາງດ້ານຮ່າງກາຍຂະຫນາດນ້ອຍກວ່າ.
• ປະສິດທິພາບຄວາມຮ້ອນທີ່ດີກວ່າ:ການຜະລິດຄວາມຮ້ອນຕ່ໍາພາຍໃຕ້ການໂຫຼດ.
• ການເຊື່ອມສະນະແມ່ເຫຼັກທີ່ເຂັ້ມແຂງ:ການຖ່າຍທອດພະລັງງານທີ່ມີປະສິດທິພາບລະຫວ່າງ windings.

ຂໍ້ໄດ້ປຽບເຫຼົ່ານີ້ເຮັດໃຫ້ inductors toroidal ເປັນປະໂຫຍດໂດຍສະເພາະໃນການສະຫນອງພະລັງງານ, ອຸປະກອນສຽງ, ແລະເອເລັກໂຕຣນິກອຸດສາຫະກໍາ.

4. ວັດສະດຸຫຼັກແລະຜົນກະທົບຂອງມັນ

ປະສິດທິພາບຂອງ inductor toroidal ແມ່ນຂຶ້ນກັບວັດສະດຸຫຼັກຂອງມັນ. ວັດສະດຸທີ່ແຕກຕ່າງກັນສະເຫນີຄຸນສົມບັດສະນະແມ່ເຫຼັກທີ່ແຕກຕ່າງກັນແລະການຕອບສະຫນອງຄວາມຖີ່.

5. ຄໍາຮ້ອງສະຫມັກໃນໂລກທີ່ແທ້ຈິງ

inductors Toroidal ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນທົ່ວອຸດສາຫະກໍາຫຼາຍອັນເນື່ອງມາຈາກປະສິດທິພາບແລະຄວາມຫນ້າເຊື່ອຖືຂອງເຂົາເຈົ້າ.

• ສະວິດ-mode power supply (SMPS)
• ເຄື່ອງຂະຫຍາຍສຽງ ແລະການກັ່ນຕອງສັນຍານ
• ອຸປະກອນໂທລະຄົມ
• ລະບົບໄຟຟ້າຂອງລົດຍົນ
• ເຄື່ອງປ່ຽນພະລັງງານທົດແທນ (ແສງຕາເວັນ ແລະລົມ)
• ລະບົບອັດຕະໂນມັດອຸດສາຫະກໍາ

ໃນແຕ່ລະຄໍາຮ້ອງສະຫມັກເຫຼົ່ານີ້, ຄວາມສາມາດໃນການຫຼຸດຜ່ອນ EMI ແລະປັບປຸງປະສິດທິພາບພະລັງງານມີບົດບາດສໍາຄັນໃນຄວາມຫມັ້ນຄົງຂອງລະບົບແລະການປະຕິບັດ.

6. ວິທີການເລືອກ Inductor Toroidal ທີ່ຖືກຕ້ອງ

ການເລືອກຕົວ inductor toroidal ທີ່ຖືກຕ້ອງຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາຢ່າງລະມັດລະວັງກ່ຽວກັບຕົວກໍານົດການໄຟຟ້າແລະກົນຈັກ.

ປັດ​ໄຈ​ການ​ຄັດ​ເລືອກ​ທີ່​ສໍາ​ຄັນ​ປະ​ກອບ​ມີ​:

• ຄ່າ inductance:ຕ້ອງກົງກັບຄວາມຕ້ອງການຂອງວົງຈອນ
• ການຈັດອັນດັບປັດຈຸບັນ:ຄວນຈັດການກັບກະແສໄຟຟ້າສູງສຸດແລະຢ່າງຕໍ່ເນື່ອງ
• ວັດສະດຸຫຼັກ:ອີງໃສ່ຄວາມຕ້ອງການຄວາມຖີ່ແລະປະສິດທິພາບ
• DC Resistance:ຄວາມຕ້ານທານຕ່ໍາປັບປຸງປະສິດທິພາບ
• ຄວາມຖີ່ຂອງການດໍາເນີນການ:ຕ້ອງສອດຄ່ອງກັບການອອກແບບລະບົບ

ວິສະວະກອນມັກຈະດຸ່ນດ່ຽງຂະຫນາດ, ຄ່າໃຊ້ຈ່າຍ, ແລະການປະຕິບັດໃນເວລາທີ່ເລືອກອົງປະກອບສໍາລັບການອອກແບບວົງຈອນທີ່ດີທີ່ສຸດ.

7. ບັນຫາທົ່ວໄປແລະການແກ້ໄຂບັນຫາ

ເຖິງວ່າຈະມີຄວາມຫນ້າເຊື່ອຖື, inductors toroidal ອາດຈະປະເຊີນກັບສິ່ງທ້າທາຍໃນການດໍາເນີນງານທີ່ແນ່ນອນ.

• ຄວາມອີ່ມຕົວ:ເກີດຂຶ້ນເມື່ອປະຈຸບັນເກີນຂອບເຂດຈໍາກັດຫຼັກ
• ຄວາມຮ້ອນເກີນ:ສາເຫດມາຈາກກະແສລົມຫຼາຍເກີນໄປ ຫຼືລະບາຍອາກາດບໍ່ດີ
• ບັນຫາສິ່ງລົບກວນ:ເລື້ອຍໆເນື່ອງຈາກການ winding ທີ່ບໍ່ຖືກຕ້ອງຫຼື shielding
• ຄວາມກົດດັນກົນຈັກ:ສາມາດທໍາລາຍ windings ໃນລະຫວ່າງການຕິດຕັ້ງ

ການອອກແບບທີ່ເຫມາະສົມແລະການຄຸ້ມຄອງຄວາມຮ້ອນສາມາດຫຼຸດຜ່ອນບັນຫາເຫຼົ່ານີ້ຢ່າງຫຼວງຫຼາຍ.

8. Toroidal ທຽບກັບ Inductor ປະເພດອື່ນໆ

9. ການພິຈາລະນາການອອກແບບສໍາລັບວິສະວະກອນ

ເມື່ອປະສົມປະສານ inductors toroidal ເຂົ້າໄປໃນລະບົບເອເລັກໂຕຣນິກ, ວິສະວະກອນຕ້ອງພິຈາລະນາການອອກແບບຫຼາຍດ້ານ:

• ຄວາມຫນາແຫນ້ນຂອງ winding ແລະຄຸນນະພາບ insulation
• ເສັ້ນທາງການກະຈາຍຄວາມຮ້ອນ
• ເກນຄວາມອີ່ມຕົວຂອງແມ່ເຫຼັກ
• ຮູບແບບ PCB ເພື່ອຫຼຸດຜ່ອນການເຊື່ອມ EMI
• ສະຖຽນລະພາບ mounting ກົນຈັກ

ລະບົບທີ່ໄດ້ຮັບການອອກແບບດີຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວແລະປະສິດທິພາບໄຟຟ້າທີ່ດີທີ່ສຸດ.

10. ແນວໂນ້ມໃນອະນາຄົດຂອງເຕັກໂນໂລຊີ inductor

ຄວາມຕ້ອງການສໍາລັບລະບົບເອເລັກໂຕຣນິກທີ່ຫນາແຫນ້ນ, ປະສິດທິພາບສູງຍັງສືບຕໍ່ຂັບລົດນະວັດກໍາໃນເຕັກໂນໂລຊີ inductor. ການພັດທະນາໃນອະນາຄົດປະກອບມີ:

• ວັດສະດຸ nanocrystalline ຂັ້ນສູງເພື່ອປະສິດທິພາບການສູນເສຍຕໍ່າສຸດ
• ການອອກແບບ toroidal ຄວາມຖີ່ສູງຂະໜາດນ້ອຍ
• ການປະສົມປະສານກັບໂມດູນພະລັງງານອັດສະລິຍະ
• ປັບປຸງວັດສະດຸ winding ທົນທານຕໍ່ຄວາມຮ້ອນ

ຄວາມກ້າວຫນ້າເຫຼົ່ານີ້ຈະສະຫນັບສະຫນູນຄໍາຮ້ອງສະຫມັກຮຸ່ນຕໍ່ໄປເຊັ່ນ: ການເຄື່ອນໄຟຟ້າ, ຕາຂ່າຍໄຟຟ້າອັດສະລິຍະ, ແລະລະບົບອຸດສາຫະກໍາທີ່ຂັບເຄື່ອນດ້ວຍ AI.

11. ຄໍາຖາມທີ່ພົບເລື້ອຍ

Q1: ສິ່ງທີ່ເຮັດໃຫ້ inductors toroidal ມີປະສິດທິພາບຫຼາຍຂຶ້ນ?
ການອອກແບບແມ່ເຫຼັກແບບວົງປິດຂອງພວກເຂົາຫຼຸດຜ່ອນການຮົ່ວໄຫຼຂອງ flux, ປັບປຸງປະສິດທິພາບ.

Q2: ສາມາດໃຊ້ inductors toroidal ໃນວົງຈອນຄວາມຖີ່ສູງໄດ້ບໍ?
ແມ່ນແລ້ວ, ໂດຍສະເພາະໃນເວລາທີ່ໃຊ້ ferrite ຫຼື nanocrystalline cores.

Q3: ເຄື່ອງ inductors toroidal ມີລາຄາແພງບໍ?
ພວກມັນອາດຈະມີຄ່າໃຊ້ຈ່າຍຫຼາຍກ່ວາຕົວ inductors ພື້ນຖານເລັກນ້ອຍແຕ່ໃຫ້ປະສິດທິພາບແລະຄວາມຫນ້າເຊື່ອຖືທີ່ດີກວ່າ.

Q4: ອຸດສາຫະກໍາໃດທີ່ໃຊ້ inductors toroidal ຫຼາຍທີ່ສຸດ?
ຂະແໜງພະລັງງານໄຟຟ້າ, ລົດຍົນ, ໂທລະຄົມມະນາຄົມ ແລະ ພະລັງງານທົດແທນ.

Q5: ຂ້ອຍຈະຫຼຸດຜ່ອນສິ່ງລົບກວນໃນ inductors toroidal ໄດ້ແນວໃດ?
ເຕັກນິກການ winding ທີ່ເຫມາະສົມ, ໄສ້, ແລະການເລືອກວັດສະດຸທີ່ຖືກຕ້ອງຊ່ວຍຫຼຸດຜ່ອນສິ່ງລົບກວນ.

12. ສະຫຼຸບ

Toroidal inductors ເປັນອົງປະກອບທີ່ສໍາຄັນໃນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ, ສະເຫນີປະສິດທິພາບທີ່ບໍ່ສາມາດແຂ່ງຂັນ, ຄວາມຫນາແຫນ້ນ, ແລະປະສິດທິພາບຂອງແມ່ເຫຼັກໄຟຟ້າ. ຄວາມສາມາດໃນການຮັກສາສະຖຽນລະພາບໃນປະຈຸບັນແລະຫຼຸດຜ່ອນການແຊກແຊງເຮັດໃຫ້ພວກເຂົາມີຄວາມຈໍາເປັນໃນທຸກສິ່ງທຸກຢ່າງຈາກເຄື່ອງໃຊ້ໄຟຟ້າຂອງຜູ້ບໍລິໂພກໄປສູ່ລະບົບອຸດສາຫະກໍາທີ່ກ້າວຫນ້າ. ຄວາມເຂົ້າໃຈກ່ຽວກັບໂຄງສ້າງ, ຫຼັກການການເຮັດວຽກແລະເງື່ອນໄຂການຄັດເລືອກຂອງພວກເຂົາຊ່ວຍໃຫ້ວິສະວະກອນແລະຜູ້ຊື້ສາມາດເພີ່ມປະສິດທິພາບຂອງລະບົບໄດ້ຢ່າງມີປະສິດທິພາບ.
